? 液體電加熱管選型指導-設計前提須知
在設計液體電加熱管之前,我們必須要搞明白幾個事情:
①加熱的液體情況,是加熱的水,油還是腐蝕性液體等;
②液體電加熱管裝入設備后所需要承受的壓力大小;
③安裝方式:水平安裝還是垂直安裝;
④安裝空間大??;
⑤安裝容器的材質;
? 液體電加熱管選型指導-材質選擇
液體電加熱管的護套材質選擇主要根據加熱液體的情況來決定,一般可以按照如下材質選擇:

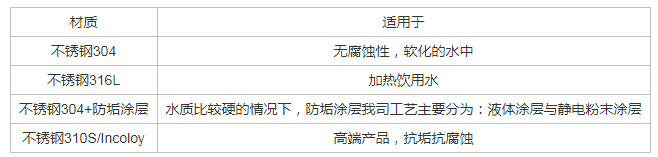

▲加熱水的情況

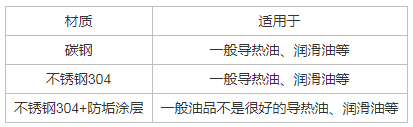

▲加熱油的情況
▲加熱腐蝕性液體的情況
材質請參考鏈接:液體電加熱管材質選擇參考表
? 液體電加熱管選型指導-加熱管樣式的選擇
一般液體電加熱管樣式選擇根據功率來選擇,常見樣式:

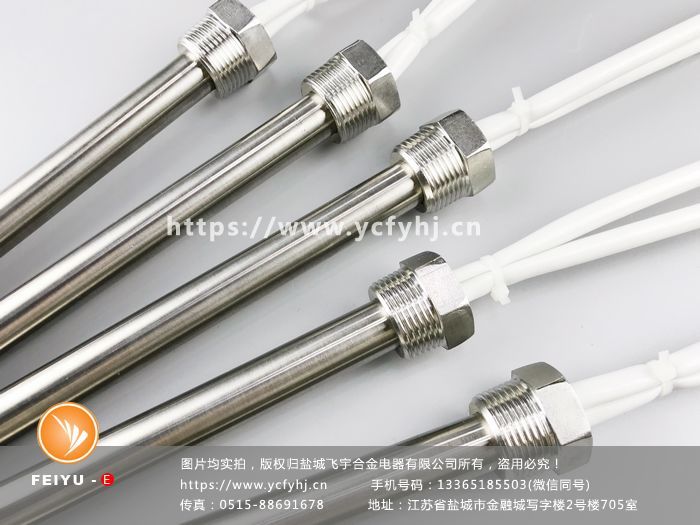

※螺紋單頭電加熱管

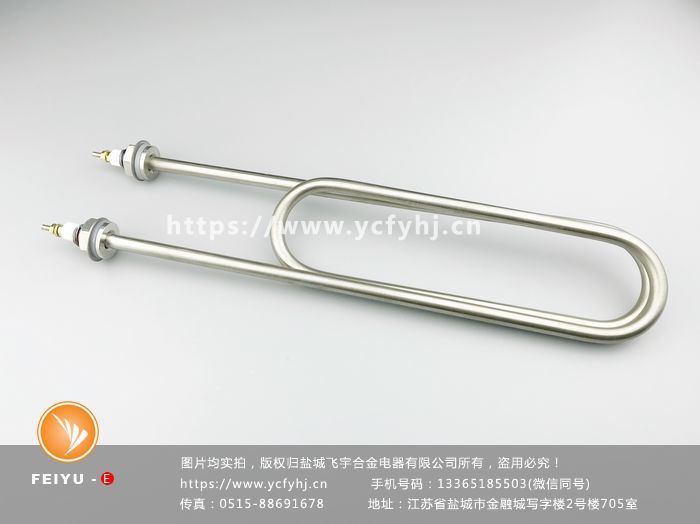

※U型或異形(根據客戶要求)

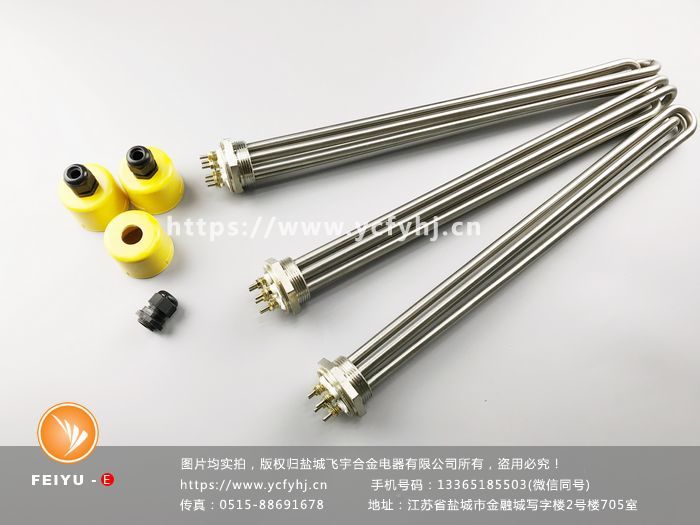

※六角螺紋絲扣電加熱管

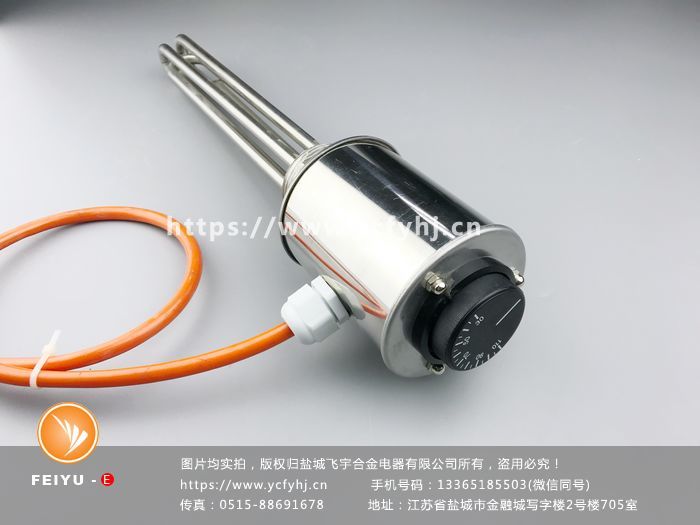

※帶可調節溫控的螺紋絲扣電加熱管

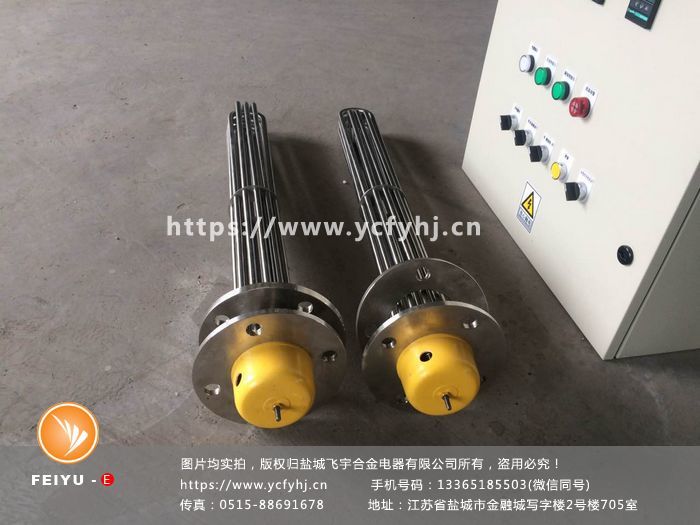

※平面法蘭電加熱管
? 液體電加熱管選型指導-功率的設計
在不考慮熱散失的情況下,可以通過下面的公式來計算得出;
計算公式為:所需功率=水的重量*溫差*水的比熱容 {kJ/(kg·℃)}/時間(秒)
舉例說明:
比如如將初始溫度為10℃,500kg 的水用60mins(3600s)加熱到90℃需要的電加熱管功率是多少?
所需功率=水的重量*溫差*水的比熱容 {kJ/(kg·℃)}/時間(秒)
代入公式計算得出總功率=500*(90-10)*4.17/3600=46.33kw
考慮到熱散失,一般設計功率比公式計算出的功率要大一些。
? 液體電加熱管選型指導-加熱管表面負荷的設計

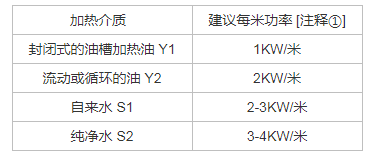

核心理念:表面負荷越高,電加熱管壽命相對就越差;因此,合理的表面負荷設計是最重要的?!緸榱朔奖憷斫猓覀儼驯砻尕摵珊喕擅棵椎墓β蕘碚f。】
注釋①:此處每米,指加熱管發熱區的長度。建議的每米功率不是必然的。
? 液體電加熱管選型指導-六角螺紋絲扣電加熱管常見規格尺寸建議表
請點擊查看或下載:六角螺紋絲扣電加熱管規格尺寸建議表.pdf
? 液體電加熱管選型指導-平面法蘭加熱管常見規格尺寸建議表
請點擊查看或下載:平面法蘭加熱管規格尺寸建議表.pdf
? 液體電加熱管選型指導-使用注意點
1.請勿使用不穩定的容器,安裝電加熱管前需確定好容器的放置是否平穩,然后再將其安裝、固定。因為放置不平穩的容器容易打翻,傾倒液體,造成電加熱管干燒,因其火災、觸電等危險;
2.請勿將電加熱管置于缺油、有沉玷污的加熱容器中使用,將電加熱管置于雜質比較多的油里加熱,容易使其因表面結碳、自身產生的熱量不能及時的散發出去而導致電加熱管損壞(若結垢比較嚴重,可以采用涂層處理加熱管),同時也要保證加熱液體不得低于正常的液面標準,否則也將可能損壞加熱管、發生火災等危險;
3.電加熱管在加熱油的時候,一定要保證安裝處空間大小,若由于空間大小有限,油量有限會導致加熱管熱量無法及時散出易燒壞。
? 液體電加熱管選型指導 - 我們幫您設計
若您看了以上資料,還是不會選型,可以直接咨詢我們: 13382641389
您也可以直接看看我們的液體電加熱管產品中心,看看有沒有與您需求一致的類似產品:
