單頭電加熱管選型指導之前想說的幾句話:
★ 單頭電加熱管一般均為非標定制,根據具體的實際工況來選擇;
★ 單頭加熱管管徑低于6mm,則越細越貴;
★ 單頭電熱管長度短于50mm,則越短越貴;
★ 單頭電熱管的表面負荷越高,則價格越貴;
★ 單頭電加熱管內引線價格比外接線價格高很多;
★ 單頭電加熱管報價不按米報價,需要綜合所有參數來報價。
單頭電加熱管常用于哪些場景:
▲ 從安裝模式來分的話,主要就是用于嵌入式模具孔加熱與裸露空氣干燒加熱兩種場景;
參考【嵌入式加熱與裸露空氣干燒加熱對加熱管壽命影響的區別?】
▲ 具體用于哪些設備:
塑膠模具行業 | 包裝封口設備 | 制藥成型設備 | 3D曲面屏熱彎?rùn)C(jī)設備 | 3D打印機設備 | 擠塑設備 | 點火設備等。
? 單頭電加熱管選型指導 - 結構選擇

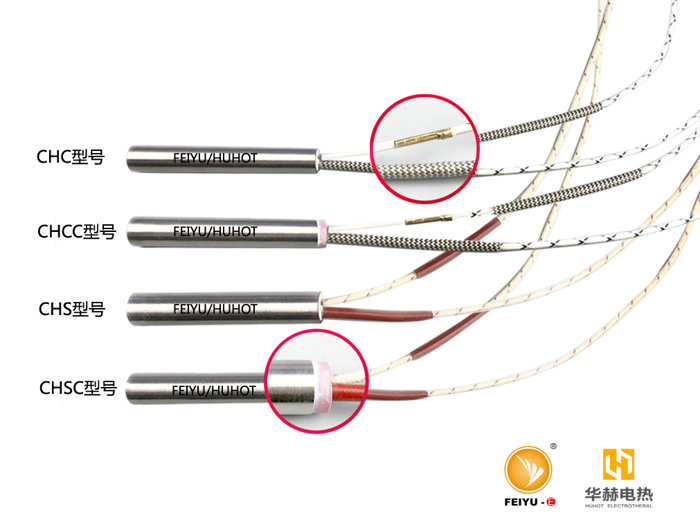

注釋:CHC型號指:外接線結構;CHCC型號指:外接線+陶瓷頭結構;CHS型號指:內引線結構;CHSC型號指:內引線+陶瓷頭結構
結構區別,可參考:【單頭加熱管內引線與外接線的區別】

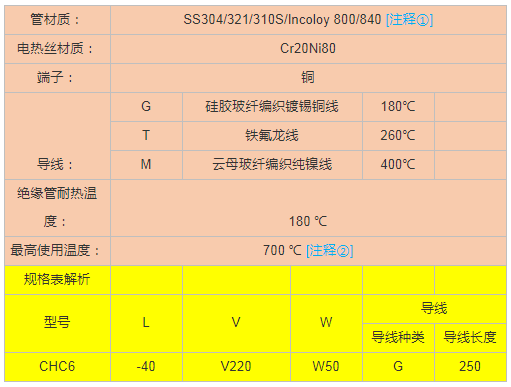

?單頭電加熱管選型指導 - 技術參數選擇
注釋①: 材質選擇建議: 表面負荷≤6W/ cm2- SS304; 6W/cm2<表面負荷≤ 12W/cm2 - SS321或者SS310S; 12W/cm2<表面負荷≤ 20W/cm2 - SS310S或者Incoloy 800/840
注釋②: 使用溫度700℃,指在使用材質SS310S或者Incoloy800/840的基礎上。此溫度用于嵌入式干燒環境下質保1年,裸露空氣干燒環境下質保3個月?!咀⒁?,國產低端單頭管嵌入式干燒均質保3個月(性價比低,不建議使用)】
?單頭電加熱管選型指導 - 常見尺寸 [注釋③]
注釋③ 以下尺寸功率為常見型號,以下型號材質均采用不銹鋼304或不銹鋼321。其余尺寸均可非標定制,可以直接咨詢?cè)诰€客服。

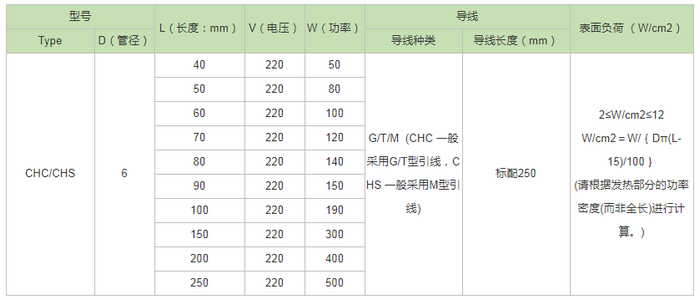

※ 6mm管徑常見尺寸

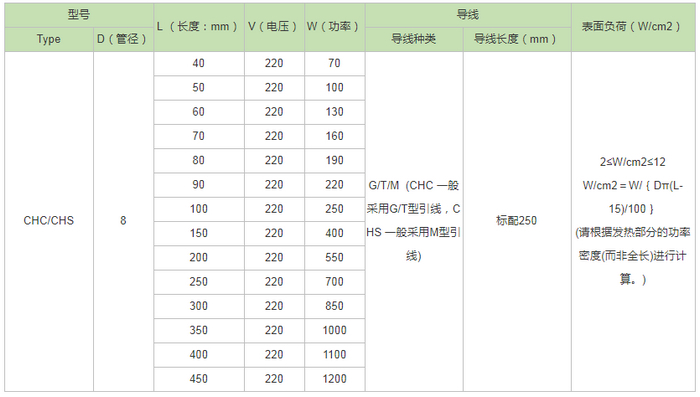

※ 8mm管徑常見尺寸

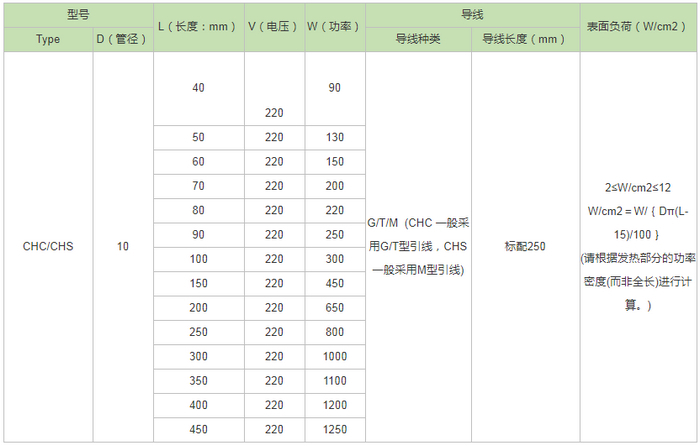

※ 10mm管徑常見尺寸

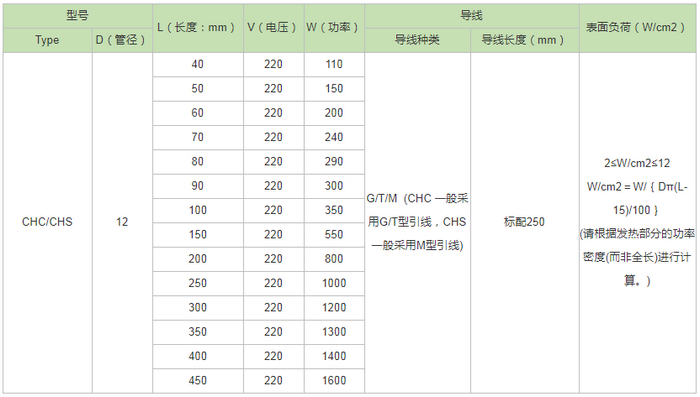

※ 12mm管徑常見尺寸
※ 14mm管徑常見尺寸

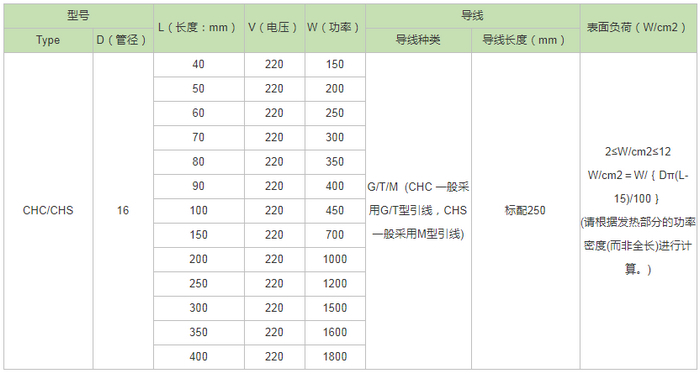

※ 16mm管徑常見尺寸

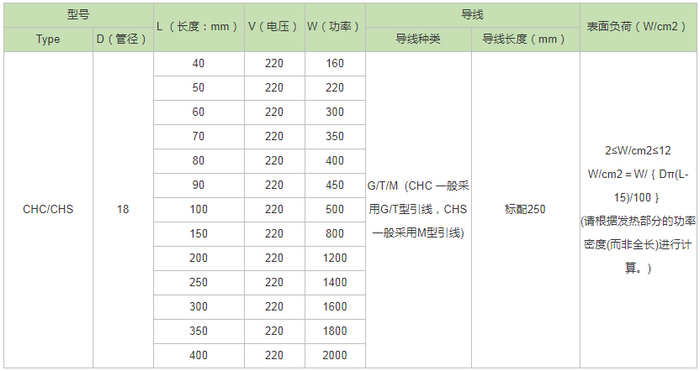

※ 18mm管徑常見尺寸

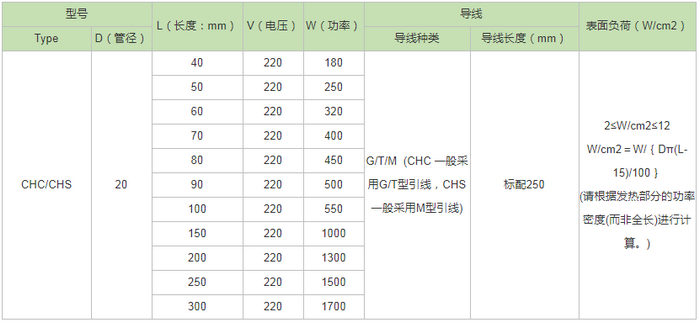

※ 20mm管徑常見尺寸
?單頭電加熱管選型指導 - 其他配件的選擇
★配件一選擇:螺紋
①配螺紋的單頭電加熱管一般均用于加熱液體的工作環境下。
②螺紋樣式選擇:緊固件螺紋(M)、G螺紋、R螺紋、NPT螺紋等,可配螺帽。

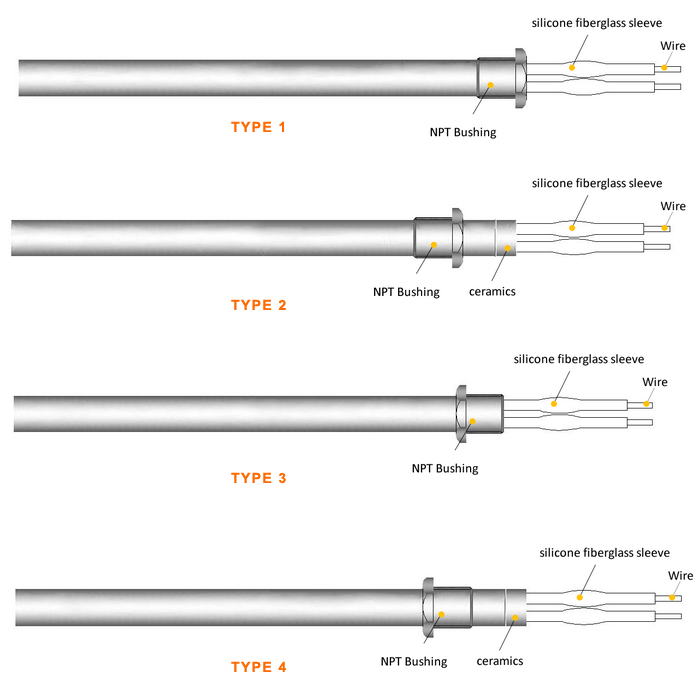

③螺紋位置的選擇:參考樣式圖
④螺紋材質的選擇:根據加熱液體的腐蝕性能,一般采用不銹鋼201、304、316等
★配件二選擇:固定擋片/法蘭
①固定擋片/法蘭尺寸樣式均非標定制,也可以咨詢客戶幫忙設計。
②固定擋片/法蘭材質的選擇:根據加熱液體的腐蝕性能,一般采用不銹鋼201、304、316等
★配件三選擇:引線保護方式
①引線保護方式一:金屬軟管護套管
②引線保護方式二:金屬編織護套管
★配件四選擇:測溫性熱電偶
①熱電偶一般樣式:K/J型熱電偶
②熱電偶放置位置:管底接地、管底非接地、管中間接地、管中間非接地。
?單頭電加熱管選型指導 - 使用注意點
▲ 工作電壓一定要與額定電壓相符,一般工作電壓不可超過額定電壓的10%;
▲ 為保證單頭電加熱管產生的熱量能及時的傳遞到加熱介質中,降低單頭電加熱管內部材料的溫度,嵌入式加熱時候,應該盡量縮小加熱管外徑與其插入孔徑之間的間隙,通常兩者之間的間隙小于0.1mm,如管徑10mm的電加熱棒,應該是10.1以內的孔;裸露空氣干燒的時候,一定要有表面溫度控制,否則壽命短;
▲ 嵌入式加熱時,安裝孔加工時,應該有效的保證其同軸度以及大小公差,如果加工時使用鉸刀等工具對加工孔進行修整;
▲ 加熱棒安裝前應該清理加工內留下的殘物,如有機油等殘留,加熱后會被碳化,從而影響熱傳導的能力;
?單頭電加熱管選型指導 - 我們幫您設計
若您看了以上資料,還是不會選型,可以直接咨詢我們: 13382641389
您也可以直接看看我們的單頭電加熱管產品中心,看看有沒有與您需求一致的類似產品:點擊進入
